모터를 사용하기 전에 또는 결함이 있는 경우 전원을 켜기 전에 모터의 품질을 측정해야 합니다.



모터의 품질을 판단하는 방법에는 두 가지 주요 매개 변수가 있습니다. 하나는 모터 코일의 저항을 측정하는 것이고 다른 하나는 코일과 쉘의 절연 저항을 측정하는 것입니다. 3상 모터는 단상 모터와 같은 방법으로 절연 저항을 측정하지만 코일 저항을 측정하는 방법이 다릅니다.

삼상 모터

작업에 많이 사용되는 3상 비동기 모터는 3세트의 코일로 구성되어 있으며 코일 연결 방식은 대부분 Y자형 헤어 익스텐션이나 △ 연결 방식이다.



삼상 모터의 개략도

모터 정션 박스



3상 모터의 코일이 좋은지 나쁜지 판단하기 위해서는 3상 권선 사이의 저항이 균형을 이루고 있는지 측정해야 합니다. 모터의 해당 전력의 각 코일 그룹의 실제 저항이 무엇인지 알 필요가 없으며 세 코일 세트의 저항을 측정하기 위해 연결 부품을 제거하여 저항이 있는지 여부를 판단할 필요가 없습니다. 삼상 코일 권선이 균형을 이루므로 더 번거롭습니다.



Y형 모터든 △모터든 2단 모터든. U1, V1 및 W1 단자 사이의 저항을 측정하여 모터의 3상 저항이 균형을 이루고 있는지 확인할 수 있습니다.



저항 2002의 저항에서 멀티미터 기어를 선택하고 모터(U1, V1), (V1W1) 및 (U1W1) 사이의 저항을 각각 빨간색과 검은색 펜으로 측정합니다.

측정된 저항 값의 상호 오차가 2%일 때 모터 저항 값이 정상이라고 판단할 수 있습니다. 측정된 저항 값 사이의 오차가 10% 이상에 도달하면 모터가 불량하다고 판단할 수 있습니다.



저항값 측정오차가 2% -10%일 때 모터의 코일이 원래 공장에서 생산된 것인지 아니면 모터의 코일이 타서 코일을 되감은 것인지를 고려해야 한다. 후기 단계 및 교체 코일 유지 보수 인력의 수준, 권선의 코일 저항에 오류가 있으며 오류가 크지 않은 경우에도 정상적으로 사용할 수 있습니다. 파악이 정확하지 않으면 주파수 변환기를 사용하여 모터를 구동하여 모터의 품질을 판단하는 알람 현상이 있는지 확인할 수 있습니다.



모터 코일 저항이 3상으로 균형을 이루면 모터가 양호하다고 말할 수 없지만 일반적으로 모터 절연 저항이 {{0}}보다 낮을 때 모터의 절연 저항도 측정합니다. .58MQ는 모터 절연이 좋지 않아 사용해서는 안된다는 의미입니다. 모터 절연 저항이 0.58MQ보다 높으면 모터 절연이 양호하고 정상적으로 사용할 수 있음을 의미합니다.



멀티미터로 모터를 측정할 때 멀티미터 기어는 저항기 MQ 파일에 있습니다. U1, V1, W1, 모터 쉘의 다른 테이블 펜 중 하나의 미터 펜은 페인트가 없는 곳에 주의하십시오. 측정된 저항 값은 0.58MQ보다 크거나 통하지 않습니다. 모터 절연이 정상인지 판단하십시오. 측정된 음수 값이 0.58MQ일 때 절연이 좋지 않아 공식적으로 사용되지 않습니다. 모터의 절연저항을 측정하는 멀티미터는 반드시 정확하지는 않으며, 측정할 때마다 모터의 절연저항 값이 다르다고 느끼면 판단에 영향을 미칩니다. 절연 저항계를 사용할 수 있고 멀티미터로 측정한 데이터는 기준 값만 있으며 절연 저항계로 측정한 수치 정확도는 상대적으로 높으며 실제 데이터로 간주할 수 있습니다.

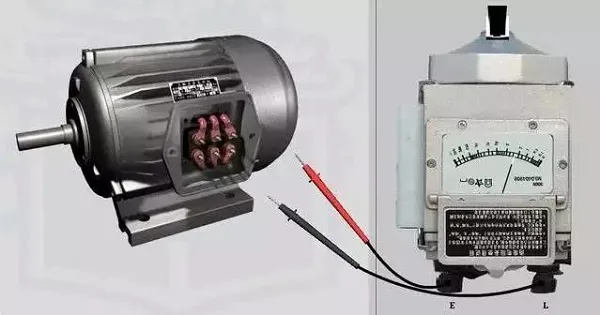

절연 저항계



절연 저항계의 E, L 단자 포스트는 측정 막대에 연결되며 두 측정 막대의 측정 방법은 멀티 미터 펜 측정 모터와 동일하며 수동 스틱이 있는 한 절연 저항계는 기어 조정이 없습니다. 분당 120회전으로 흔들립니다.



단상 모터



단상 모터에는 일반적으로 주 권선과 보조 권선인 두 세트의 코일만 있습니다. 2차 권선이 시작되고 주 권선이 실행됩니다. 전동기 내부에는 주권선과 2차권선이 직렬로 연결되어 있고, 그 연결부에서 1개의 전선이 인출되며, 단상 전동기는 일반적으로 3개의 전선이 인출되며, 이는 (1), (2) 및 (3) 3개의 와이어 헤드.

배선이 있는 단상 모터



멀티미터의 200옴 기어를 사용하면 모터 전력이 작을 때 멀티미터 옴 기어를 높일 수 있습니다.



멀티미터를 사용하여 단상 모터의 (1), 2, (3)의 3선 끝을 측정합니다. 2상 및 2상 측정을 선택할 수 있습니다. (1) (2), (2) (3), ( 3) (1) (1) 세 세트의 저항을 측정하기 위해 측정된 저항은 일반적으로 큰 저항 1개와 작은 저항 2개입니다.



두 개의 작은 저항 값의 합이 최대 저항과 같지 않으면 모터가 손상되었거나 측정 저항이 무한하다는 것을 증명하고 모터 권선이 새로운 회로에 의해 손상되었음을 증명하고 주 권선 및 단상 모터의 2차 권선이 얽혀 있고 단락이 단락되면 주 권선과 2차 권선이 함께 단락되며 권선 그룹의 단락 현상은 드뭅니다.





두 개의 작은 저항 값의 합이 최대 저항일 때 모터 코일 권선이 정상임을 증명합니다.



절연 저항을 측정하는 단상 모터, 측정 방법은 삼상 모터와 동일합니다. 위의 삼상 모터 측정 절연 저항 방법을 참조하십시오. 0.58MQ보다 높은 절연 저항은 모터 절연 저항은 정상이며 절연 저항은 0.58MQ보다 낮아 모터 절연이 좋지 않으며 사용해서는 안된다는 것을 증명합니다.



일반적으로 측정된 가장 작은 저항값은 주 권선이고, 두 번째로 큰 저항값은 2차 권선이며, 가장 큰 저항값은 주 저항과 2차 권선의 직렬 저항입니다.



단상 모터 배선은 커패시터와 병렬로 가장 큰 저항선 헤드를 측정하고 단상 전압에 연결된 가장 작은 저항선 헤드를 측정합니다.



측정 된 단상 모터 저항이 1 크고 2 작을 때 두 개의 작은 측정 저항 값이 같으면 주 권선과 2 차 권선 저항 값이 동일하고 주 권선에 통전되면 모터가 전진하고 2차 권선에 전원이 공급되면 모터가 역전됩니다. 주 권선과 이차 권선 저항 값이 같으면 단상 모터에 정회전 및 역회전 기능이 있으며 정회전 및 역회전에 사용할 수 있음을 의미합니다.
