조정 가능한 속도 AC 드라이브

제목:

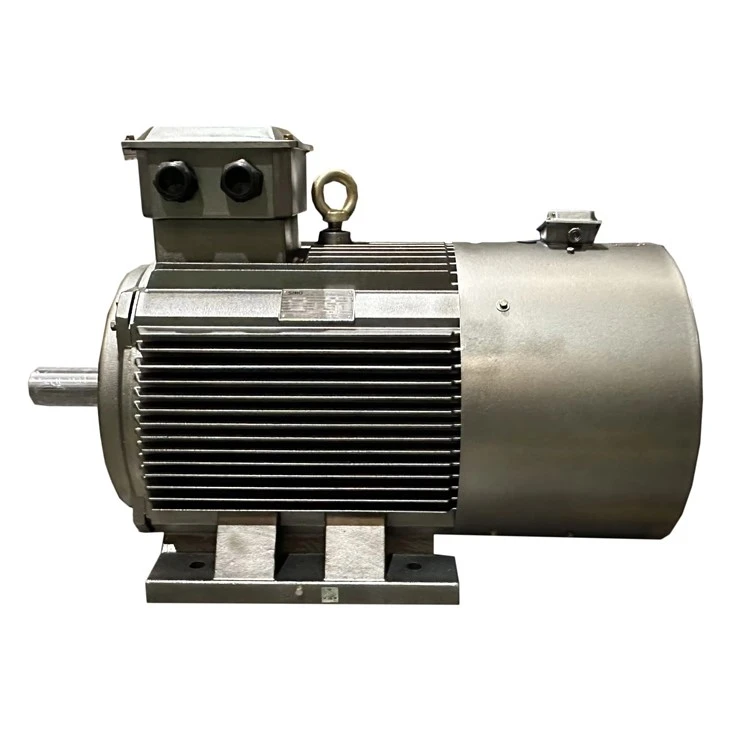

YVFE3 가변 주파수 LV 모터

간략한 소개

상용 주파수 모터와 주파수 변환 모터 또는조정 가능한 속도 AC 드라이브설계 목표의 근본적인 차이점에 있습니다. 전원 주파수 모터는 "고정 전원 주파수 전원 공급 장치의 정격 작동 조건(일반적으로 50Hz/60Hz)"에만 최적화되어 있으며 원래 설계 의도는 단일 주파수 및 고정 속도에서 안정적인 작동을 달성하는 것입니다. 주파수 변환 모터는 "광범위한 주파수(예: 0-100Hz) 및 동적 속도 조정에 적응하는 주파수 변환 조건"에 맞춰져 있으며 다양한 속도와 부하에서 신뢰성과 효율성이 보장되어야 합니다.

이러한 설계 목표의 차이는 전자기 구조, 단열 시스템, 방열 설계에 직접적으로 영향을 미칩니다. 그리고 다른 주요 차원에 따라 궁극적으로 두 가지의 성능과 적용 가능한 시나리오가 결정됩니다. 전자기 설계의 관점에서 볼 때 상용주파 모터 권선의 단면적은 정격 전류에 따라서만 설계되며 고주파 작동에 따른 손실 문제는 고려되지 않습니다.{3}} 철심은 일반 실리콘 강판을 사용하므로 고주파에서 큰 와전류 및 히스테리시스 손실이 발생하기 쉽고 고정자와 회 전자 사이의 공극이 작으며 고주파 - 주파수 고조파로 인해 추가 손실이 쉽게 발생할 수 있습니다. 넓은 주파수 범위에 대처하기 위해 가변 주파수 모터는 고주파 표피 효과를 줄이기 위해 여러 가닥의 가는 와이어 권선을 사용하고, 철 손실을 줄이기 위해 저-손실 실리콘 강판을 선택하고, 고주파 고조파로 인한 추가 토크 및 손실을 줄이기 위해 에어 갭을 적절하게 증가-하고 저속 작동의 안정성을 향상시킵니다-.

절연 시스템의 차이도 중요합니다. 전원 주파수 모터는 대부분 B- 클래스 또는 F- 클래스 일반 절연 재료를 사용하며 온도 저항 수준은 정격 전원 주파수 작동 조건만 충족할 수 있습니다. 고주파-주파수 환경에 있는 경우 고주파-주파수 전압으로 인해 부분 방전이 쉽게 발생하고 절연체 노화가 가속화될 수 있습니다. 주파수 변환 모터 또는조정 가능한 속도 AC 드라이브고주파 및 코로나{1}}내성 특수 절연 시스템(흔히 H-등급 절연)이 장착되어 있고 절연 페인트는 항{3}}코로나 유형이며 권선은 주파수 변환 모터용 특수 항{4}}코로나 전자기 전선으로 만들어졌습니다. 고주파 전압 파괴 또는 부분 방전으로 인한 절연 불량을 효과적으로 방지하고 주파수 변환 조건에서 모터의 수명을 연장하기 위해 권선 끝 부분의 절연 처리를 강화합니다.

주요 기술 매개변수

응용

시멘트

화학

펌프

물 절약

SIMO를 선택하고 품질을 선택하세요!
