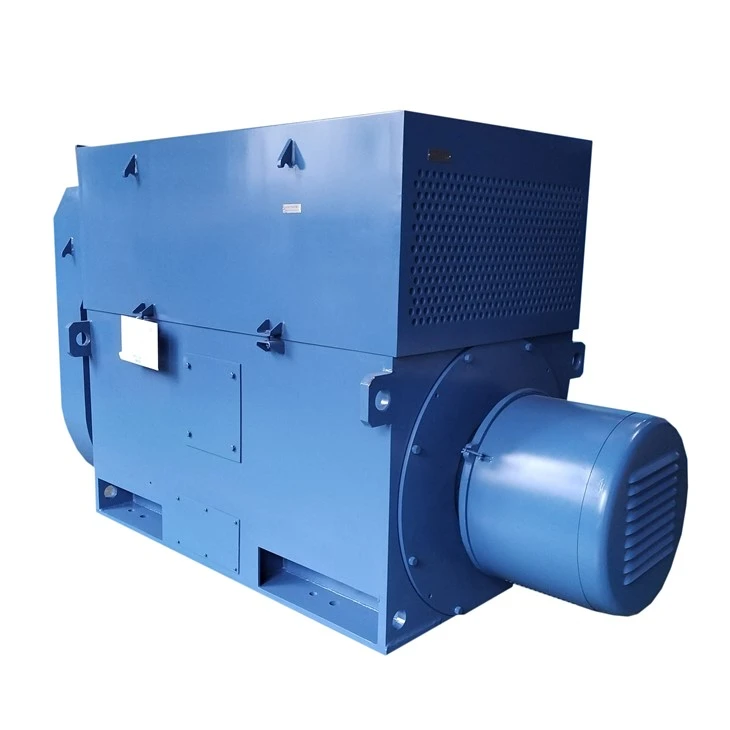

고출력 모터

YRKS 시리즈 고출력 모터는 소형 구조, 경량, 고효율, 에너지 절약, 저소음 및 진동, 높은 신뢰성, 긴 수명 및 편리한 설치 및 유지 관리 등의 장점을 가지고 있습니다. 모터는 주변 온도가 {{ 1}}도 ~+40도 ; 고도 1KM 이하; 월 평균 습도는 90% 이하입니다(온도가 25도인 경우).

문의 보내기

설명

기술적인 매개 변수

제목

고출력 모터

간략한 소개

YRKS 시리즈 고출력 모터는 소형 구조, 경량, 고효율, 에너지 절약, 저소음 및 진동, 높은 신뢰성, 긴 수명, 편리한 설치 및 유지 관리 등의 장점을 가지고 있습니다.

그만큼모터 제조업체는 지정된 1차 또는 2차 냉각수 온도 범위에 대한 현장 조건에서 기본 성능 곡선을 제공해야 합니다(그림 3 참조). 개방형 공기 냉각 기능을 갖춘 발전기의 경우 이 냉각수 온도는 터빈 흡입구의 공기 온도와 동일하다고 볼 수 있습니다(그림 3, 눈금 X). 주변 온도가 낮은 용도에 자동 공기 재순환 장치가 장착된 경우 곡선은 터빈 흡입구의 주변 공기와 다른 실제 냉각 공기 온도를 참조해야 합니다.

간접 냉각 권선의 경우 현장에서 작동할 때 온도 상승은 IEC 60034-1의 표 7, 8 및 9에 따라 적절하게 다음과 같이 조정되어야 합니다.

a) 10도에서 60도 사이의 1차 냉각수 온도: (40 – 1차 냉각수 온도) K를 추가합니다.

b) 1차 냉각수 온도가 10도 미만이지만 -20도 미만이 아닌 경우: 30 K + 0,5 (10 – 1차 냉각수 온도) K를 추가합니다.

c) 1차 냉각수 온도가 60도 이상 또는 -20도 이하인 경우 합의에 도달해야 합니다.

공기 또는 수소로 직접 냉각되는 권선의 경우 현장에서 작동할 때 총 온도는 IEC 60034-1 표 12의 제한 사항을 따라야 하며 다음과 같이 조정되어야 합니다.

d) 10도에서 60도 사이의 1차 냉각수 온도: 조정 없음;

e) 1차 냉각수 온도가 10도 미만이지만 –20도 미만이 아닌 경우: 0,3(10 – 1차 냉각수 온도) K를 뺍니다.

f) 1차 냉각수 온도가 60도 이상 또는 -20도 이하인 경우 합의에 도달해야 합니다.

주요 기술 매개변수

액자	H900mm
전력 범위	1250kW~4500kW
전압	6케이 V
빈도	50Hz, 60Hz
극수	8P, 10P, 12P, 16P
속도	750rpm, 600rpm, 500rpm; 375rpm
냉각 방식	IC01/IC81W
보호 등급	IP23/IP55 시리즈
절연 등급	F(155도), H(180도)
의무	S1, S4, S5, S6, S9
장착 유형	IM B3, IM B35, V15 등
보증	일년
연결	별
