500kW 모터의 설치 요구 사항은 무엇입니까?

500kW 모터 공급업체로서 저는 이러한 강력한 기계의 설치 요구 사항에 대해 자주 질문을 받습니다. 500kW 모터는 상당한 투자이며 최적의 성능, 수명 및 안전을 보장하려면 적절한 설치가 중요합니다. 이 블로그 게시물에서는 500kW 모터의 주요 설치 요구 사항을 자세히 살펴보고 이러한 모터를 산업 운영에 통합하려는 사람들에게 귀중한 통찰력을 제공할 것입니다.

현장 준비

500kW 모터 설치의 첫 번째 단계는 설치 장소를 준비하는 것입니다. 여기에는 몇 가지 중요한 고려 사항이 포함됩니다.

공간 요구 사항

500kW 모터는 상대적으로 크기가 크며 설치, 작동 및 유지 관리를 위해 적절한 공간이 필요합니다. 모터는 적절한 공기 순환이 가능하도록 주위에 충분한 공간이 있고 통풍이 잘되는 곳에 설치해야 합니다. 일반적으로 모터의 모든 측면에 최소 3피트의 여유 공간이 있어야 하며 그 위로는 5피트의 여유 공간이 있어야 합니다. 이 공간은 과열을 방지하고 유지보수 담당자가 쉽게 접근할 수 있도록 하기 위해 필요합니다.

기반

모터는 진동을 방지하고 안정적인 작동을 보장하기 위해 견고하고 평평한 기초 위에 설치되어야 합니다. 기초는 모터와 커플링, 벨트 등 관련 장비의 무게를 지탱할 수 있도록 설계되어야 합니다. 500kW 모터의 경우 일반적으로 콘크리트 기초가 권장됩니다. 기초의 두께는 12인치 이상이어야 하며 모터에서 생성되는 동적 힘을 견딜 수 있도록 적절하게 강화되어야 합니다.

전기 공급

500kW 모터에는 상당한 양의 전력이 필요합니다. 설치하기 전에 현장의 전기 공급이 적절한지 확인하는 것이 중요합니다. 모터는 적절한 전압 및 전류 용량을 갖춘 전용 전기 회로에 연결되어야 합니다. 또한 전기 과부하 및 단락을 방지하기 위해 전기 공급 장치를 적절한 회로 차단기와 퓨즈로 보호해야 합니다. 모터의 전기 시스템을 설계하고 설치하려면 자격을 갖춘 전기 기술자와 상담하는 것이 좋습니다.

모터 장착

현장이 준비되면 다음 단계는 모터를 장착하는 것입니다. 여기에는 다음 단계가 포함됩니다.

조정

효율적인 작동과 조기 마모를 방지하려면 모터와 구동 장비를 올바르게 정렬하는 것이 중요합니다. 잘못된 정렬로 인해 과도한 진동, 소음이 발생하고 모터와 구동 장비가 손상될 수 있습니다. 적절한 정렬을 보장하기 위해 레이저 정렬 도구가 일반적으로 사용됩니다. 이러한 도구는 모터와 구동 장비의 정렬을 정확하게 측정하고 설치자에게 실시간 피드백을 제공할 수 있습니다.

커플링 설치

모터는 일반적으로 커플링을 사용하여 구동 장비에 연결됩니다. 연성 커플링과 고정 커플링을 포함하여 여러 유형의 커플링을 사용할 수 있습니다. 커플링 선택은 특정 용도와 모터 및 구동 장비의 요구 사항에 따라 달라집니다. 커플링을 설치할 때 올바른 설치 및 정렬을 보장하려면 제조업체의 지침을 주의 깊게 따르는 것이 중요합니다.

벨트 설치(해당하는 경우)

일부 응용 분야에서는 벨트를 사용하여 모터를 구동 장비에 연결할 수 있습니다. 벨트를 설치할 때 벨트의 장력이 적절하게 조정되었는지 확인하는 것이 중요합니다. 장력이 너무 높으면 벨트와 모터 베어링이 과도하게 마모될 수 있고, 장력이 부족하면 벨트가 미끄러져 효율성과 동력 전달이 저하될 수 있습니다.

냉각 시스템 설치

500kW 모터는 작동 시 상당한 양의 열을 발생시키므로 과열을 방지하기 위한 효과적인 냉각 시스템을 갖추는 것이 필수적입니다. 공랭식, 수냉식, 오일 냉각 등 모터에 사용할 수 있는 여러 유형의 냉각 시스템이 있습니다.

공기 냉각

공기 냉각은 모터를 냉각하는 가장 간단하고 일반적인 방법입니다. 공냉식 시스템의 모터에는 열을 방출하기 위해 모터 표면 위로 공기를 불어넣는 팬이 장착되어 있습니다. 공냉식 모터를 설치할 때 공기 순환이 잘 되도록 공기 흡입구와 배기구가 막히지 않도록 하는 것이 중요합니다.

물 냉각

수냉식은 특히 고전력 애플리케이션에서 모터를 냉각하는 보다 효율적인 방법입니다. 수냉식 시스템에서는 모터 주변의 냉각 재킷을 통해 물이 순환하여 열을 흡수합니다. 수냉식 모터를 설치할 때 냉각 시스템이 막히지 않도록 물 공급이 깨끗하고 잔해물이 없는지 확인하는 것이 중요합니다. 최적의 냉각 성능을 보장하려면 물 유량과 온도도 모니터링하고 제어해야 합니다.

오일 냉각

오일 냉각은 특히 고온이 예상되는 응용 분야에서 모터를 냉각하는 또 다른 방법입니다. 오일 냉각 시스템에서는 오일이 모터를 통해 순환하여 열을 흡수합니다. 오일 냉각식 모터를 설치할 때 오일 레벨을 적절한 레벨로 유지하고 오일을 정기적으로 교체하여 오염과 성능 저하를 방지하는 것이 중요합니다.

제어 시스템 설치

500kW 모터는 일반적으로 모터의 시동, 정지 및 속도 제어를 허용하는 제어 시스템에 의해 제어됩니다. 제어 시스템은 모터 스타터, 가변 주파수 드라이브(VFD) 및 컨트롤 패널을 포함할 수 있다.

모터 스타터 설치

모터 스타터는 모터의 시동과 정지를 담당합니다. DOL(직접 온라인) 스타터, 스타-델타 스타터 및 소프트 스타터를 포함하여 여러 유형의 모터 스타터를 사용할 수 있습니다. 모터 스타터의 선택은 특정 애플리케이션과 모터 요구 사항에 따라 달라집니다. 모터 스타터를 설치할 때 모터 스타터의 크기와 정격이 적절한지 확인하는 것이 중요합니다.

가변 주파수 드라이브(VFD) 설치

VFD는 모터의 속도와 토크를 정밀하게 제어할 수 있는 장치입니다. VFD를 설치할 때 올바르게 설치 및 구성되었는지 확인하는 것이 중요합니다. VFD는 과열을 방지하기 위해 통풍이 잘 되는 곳에 설치해야 하며, 적절한 케이블과 커넥터를 사용하여 모터와 전원 공급 장치에 연결해야 합니다.

제어판 설치

제어판은 운전자와 모터 제어 시스템 사이의 인터페이스입니다. 일반적으로 모터 제어 및 모니터링을 위한 스위치, 버튼 및 표시기가 포함됩니다. 제어판을 설치할 때 쉽게 접근할 수 있고 배선이 적절하게 라벨링되고 정리되어 있는지 확인하는 것이 중요합니다.

안전 고려 사항

500kW 모터를 설치할 때는 안전이 가장 중요합니다. 다음과 같은 안전 고려 사항을 고려해야 합니다.

전기 안전

앞서 언급한 것처럼 모터의 전기 공급 장치는 전기적 위험을 방지하기 위해 적절하게 설치되고 보호되어야 합니다. 모든 전기 연결은 자격을 갖춘 전기 기술자가 수행해야 하며 감전을 방지하기 위해 모터를 접지해야 합니다.

기계적 안전

모터 및 관련 장비는 움직이는 부품과의 우발적인 접촉을 방지하기 위해 보호되어야 합니다. 사람의 부상을 방지하기 위해 모터의 팬, 커플링 및 벨트 주위에 가드를 설치해야 합니다.

화재 안전

모터는 화재 방지 구역에 설치해야 하며, 화재 발생 시 적절한 화재 진압 시스템을 설치해야 합니다. 전기 시스템은 또한 전기 화재를 예방할 수 있도록 설계되어야 합니다.

시운전 및 테스트

모터를 설치한 후에는 모터를 시운전하고 테스트하여 모터가 제대로 작동하는지 확인하는 것이 중요합니다. 시운전에는 설치, 배선 및 제어 시스템을 점검하여 모든 것이 올바른지 확인하는 작업이 포함됩니다. 테스트에는 모터의 성능을 확인하고 잠재적인 문제를 식별하기 위해 다양한 속도와 부하에서 모터를 실행하는 작업이 포함됩니다.

시운전 및 테스트 중에 다음 매개변수를 모니터링해야 합니다.

• 온도: 모터의 온도를 모니터링하여 제조업체가 권장하는 한계를 초과하지 않는지 확인해야 합니다.
• 진동: 모터의 진동을 모니터링하여 허용 가능한 한도 내에 있는지 확인해야 합니다. 과도한 진동은 정렬 불량이나 기타 문제를 나타낼 수 있습니다.
• 전류 및 전압: 모터의 전류 및 전압이 규정 범위 내에 있는지 모니터링해야 합니다.

결론적으로 500kW 모터를 설치하려면 신중한 계획, 적절한 설치 기술, 안전 규정의 엄격한 준수가 필요합니다. 이 블로그 게시물에 설명된 설치 요구 사항을 따르면 500kW 모터가 효율적이고 안정적이며 안전하게 작동하는지 확인할 수 있습니다.

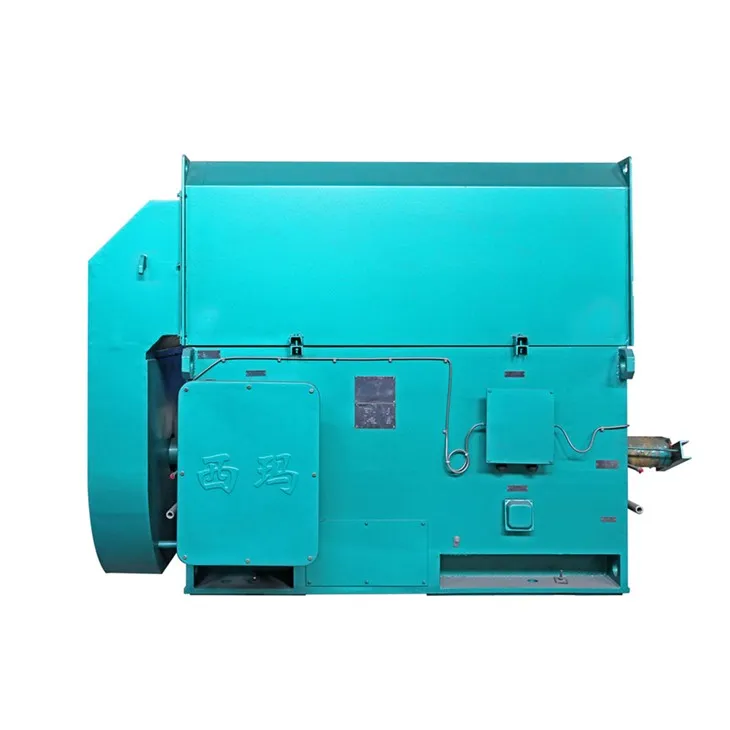

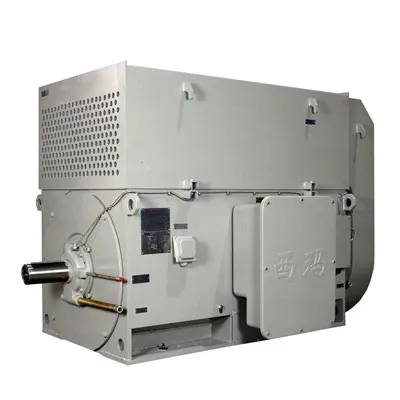

500kW 모터 시장에 있거나 모터 설치에 대해 질문이 있는 경우 언제든지 당사에 문의하십시오. 우리는 고품질의 선도적인 공급업체입니다.산업용 비동기 모터,연속 회전 모터, 그리고엔진 1000KW. 당사의 전문가 팀은 귀하의 모터 선택 및 설치 요구 사항을 도와드릴 준비가 되어 있습니다.

참고자료

• 산업용 모터용 전기 설치 안내서, 제조업체 매뉴얼
• 모터 냉각 시스템: 원리 및 응용, 업계 간행물
• 모터 설치에 대한 안전 표준, 국가 전기 코드
