IE3 전기 모터의 슬립을 계산하는 방법은 무엇입니까?

안녕하세요! IE3 전기 모터 공급업체로서 저는 IE3 전기 모터의 슬립을 계산하는 방법에 대해 자주 질문을 받습니다. 다소 기술적으로 들릴 수도 있지만 이해하기 쉬운 방식으로 설명하겠습니다.

먼저, 실제로 슬립이 무엇인지부터 이야기해 봅시다. IE3 모델과 같은 유도 전동기에서 회전자(회전 부분)는 고정자(고정 부분)에 의해 생성된 회전 자기장의 속도에 결코 도달하지 않습니다. 동기 속도(회전 자기장의 속도)와 회전자의 실제 속도 사이의 차이를 슬립이라고 합니다. 슬립은 일반적으로 백분율로 표시되며 유도 전동기의 작동 방식을 이해하는 데 중요한 요소입니다.

동기 속도 계산

슬립을 계산하기 전에 모터의 동기 속도를 찾아야 합니다. 동기 속도($N_s$) 공식은 다음과 같습니다.

[N_s=\frac{120f}{P}]

어디:

• $N_s$는 분당 회전수(RPM) 단위의 동기 속도입니다.
• $f$는 헤르츠(Hz) 단위의 전원 공급 장치 주파수입니다. 대부분의 국가에서 표준 전원 공급 장치 주파수는 50Hz 또는 60Hz입니다.
• $P$는 모터의 극 수입니다. 모터는 2, 4, 6 등과 같이 다양한 극 수를 가질 수 있습니다. 극 수는 모터의 동기 속도에 영향을 미칩니다.

우리가4극 3상 유도 전동기50Hz 전원 공급 장치에서 실행 중입니다. 공식을 사용하여 다음과 같이 동기 속도를 계산할 수 있습니다.

[N_s=\frac{120\times50}{4}=1500\text{RPM}]

따라서 50Hz 전원 공급 장치에서 작동하는 4극 모터의 경우 동기 속도는 1500RPM입니다. 전원 공급 장치 주파수가 60Hz인 경우 동기 속도는 다음과 같습니다.

[N_s=\frac{120\times60}{4}=1800\text{RPM}]

로터 속도 측정

다음 단계는 로터의 실제 속도를 측정하는 것입니다. 이는 샤프트의 회전 속도를 측정하도록 특별히 설계된 장치인 타코미터를 사용하여 수행할 수 있습니다. 회전 속도계를 모터 샤프트에 부착하기만 하면 RPM 단위의 회전자 속도($N_r$)를 얻을 수 있습니다.

4극 50Hz 모터의 경우 회전자 속도가 1450RPM으로 측정되었다고 가정해 보겠습니다.

전표 계산

이제 동기 속도($N_s$)와 회전자 속도($N_r$)가 있으므로 다음 공식을 사용하여 슬립($S$)을 계산할 수 있습니다.

[S=\frac{N_s - N_r}{N_s}\times100%]

$N_s = 1500$ RPM 및 $N_r = 1450$ RPM 값을 사용하여 다음을 얻습니다.

[S=\frac{1500 - 1450}{1500}\times100%=\frac{50}{1500}\times100%\about3.33%]

따라서 우리 모터의 슬립은 약 3.33%입니다.

슬립이 중요한 이유

슬립은 여러 가지 이유로 중요합니다. 첫째, 이는 모터에서 생성되는 토크와 직접적인 관련이 있습니다. 모터의 부하가 증가하면 슬립도 증가하여 토크도 증가합니다. 이것이 바로 유도 전동기가 정지 없이 다양한 부하를 처리할 수 있는 이유입니다.

둘째, 슬립은 모터의 효율에 영향을 미칩니다. 당사의 IE3 전기 모터는 낮은 슬립을 갖도록 설계되어 보다 효율적으로 작동합니다. 슬립이 적다는 것은 열로 낭비되는 에너지가 적다는 것을 의미하므로 장기적으로 비용이 절감됩니다.

미끄러짐에 영향을 미치는 요인

IE3 전기 모터의 미끄러짐에 영향을 미칠 수 있는 몇 가지 요소가 있습니다.

• 짐: 앞서 언급한 바와 같이 하중이 증가하면 슬립도 증가하게 됩니다. 대형 기계를 시동하면 모터는 더 열심히 작동해야 하며 안정적인 작동 지점에 도달할 때까지 슬립이 올라갑니다.
• 모터 설계: 극 수, 권선 유형, 코어 재질 등 모터의 설계가 모두 슬립에 영향을 줄 수 있습니다. 당사의 IE3 모터는 미끄러짐을 최소화하고 효율성을 극대화하기 위해 고급 설계로 설계되었습니다.
• 전원공급장치: 전원 주파수나 전압의 변화도 슬립에 영향을 줄 수 있습니다. 전압이 감소하면 슬립이 증가할 수 있으며, 주파수 변화는 동기 속도에 직접적인 영향을 미칩니다.

다양한 애플리케이션에 대한 특별 고려 사항

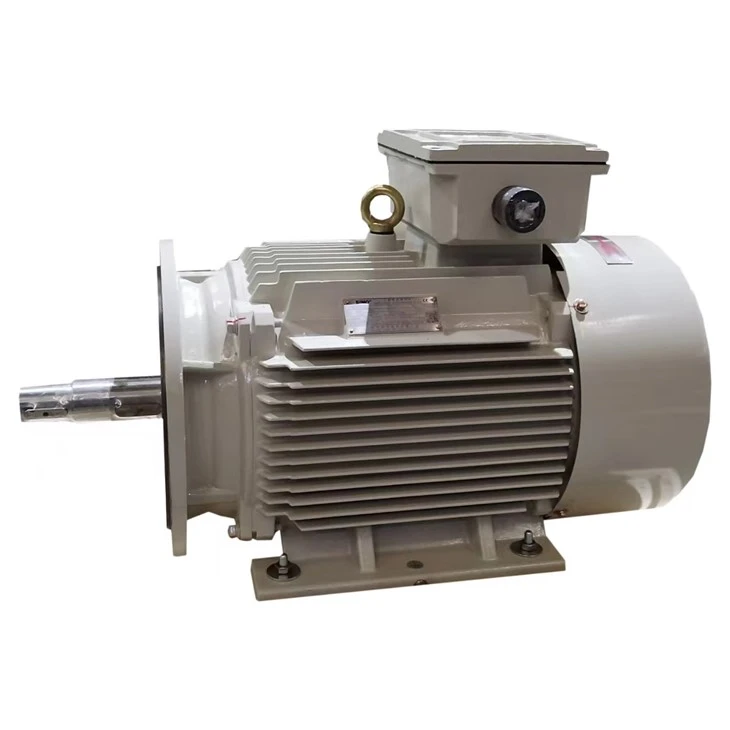

다음과 같은 일부 응용 프로그램에서는철도 견인용 전기 모터, 전표 요구 사항은 매우 구체적입니다. 견인 모터는 저속에서 높은 토크를 제공해야 하며, 이는 시동 중에 더 높은 슬립이 발생할 수 있음을 의미합니다. 그러나 열차가 이동하면 원활한 운행과 에너지 효율성을 보장하기 위해 슬립을 세심하게 제어해야 합니다.

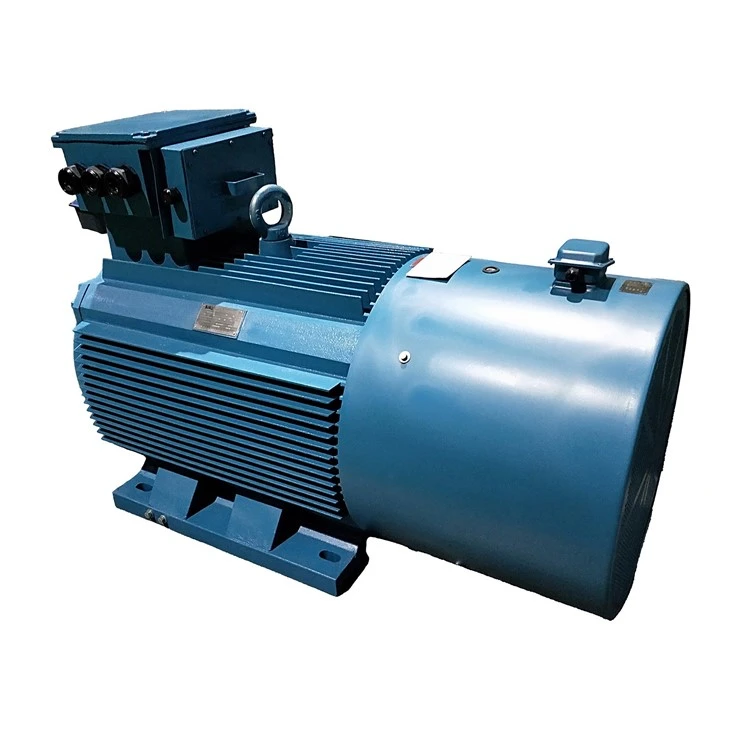

모터의 경우IC 416 냉각, 냉각 시스템도 미끄러짐에 영향을 미칠 수 있습니다. 효율적인 냉각은 모터 온도를 낮게 유지하는 데 도움이 되며 결과적으로 슬립을 줄이고 모터의 전반적인 성능을 향상시킬 수 있습니다.

결론

IE3 전기 모터의 슬립을 계산하는 것은 기본 개념을 이해하면 비교적 간단한 과정입니다. 동기 속도를 알고, 회전자 속도를 측정하고, 슬립 공식을 사용하면 모터가 어떻게 작동하는지 명확하게 알 수 있습니다.

고품질 IE3 전기 모터 시장에 있거나 슬립 계산이나 모터 성능에 대해 궁금한 점이 있으면 주저하지 말고 문의하세요. 우리는 귀하의 특정 요구 사항에 맞는 모터를 찾고 원활하고 효율적으로 작동할 수 있도록 도와드립니다. 소규모 프로젝트에서 작업하든 대규모 산업 응용 분야에서 작업하든 당사의 전문가 팀은 귀하에게 필요한 지원과 지침을 제공할 수 있습니다.

참고자료

• 전기 기계 기초, Stephen J. Chapman
• 전기 공학: 원리 및 응용, Allan R. Hambley
